4G全网通RTU在桥梁安全在线监测系统的应用
(发布日期:2020/5/20 17:49:23) 来源:

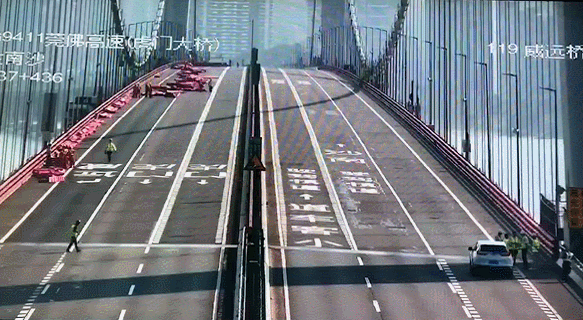

  虽说“虎门大桥抖动”是虚惊一场,却也又给我们敲响了警钟。由于近几年我国重型汽车数量等带来的交通压力越来越大,同时恶劣天气带来的腐蚀性也越来越高,对于有一定使用年代的桥梁和基建结构产生了不小的负面影响。所以,桥梁的健康检测、结构安全评估以及损耗监测等显得尤为重要。


  事实上,早已经有类似的解决方案在上海、武汉等地施行,物联网技术在结构监测领域的应用案例也屡见不鲜。


  具体来说,打造一个完整的物联网监测系统闭环包括数据采集、数据传输、数据中台以及应用端。数据采集包括智能传感器、传感网和巡检终端等;数据传输包括LoRa、NB-IoT等;数据中台包括数据管理、分析以及可视化平台;应用层则对应了各类基建设施,对于安全性需求较高的领域,例如轨道交通、能源行业等等。

桥梁安全在线监测系统

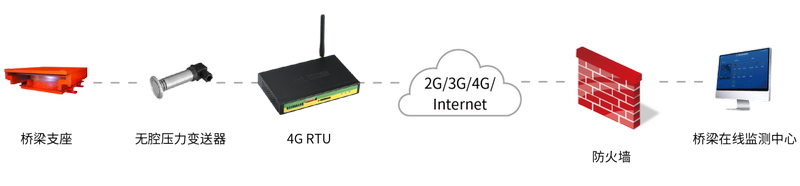

  四信桥梁在线监测方案


  四信联合桥梁支座生产商设计了桥梁远程在线检测系统。该系统可对桥梁支座承压情况进行实时检测,对桥梁安全状态进行跟踪和判断,及时发出警告信息,在事故预警、桥梁养护、桥梁维修方面发挥了重要作用。


  前端:主要由桥梁支座和无腔压力变送器组成,压力变送器输出4-20MA模拟量信号,量程在0-80MPa,用于感知支座的受力变化情况。


  传输设备:采用四信4G全网通RTU,无线工业级设备,能更好适应现场环境,稳定工作,实时采集压力变送器信号并上报到检测中心。


  服务端:主要由运行数据解析软件的内网服务器组成,时刻对传回的数据进行解析和计算,形成相应的曲线变化图和数据报表,对异常数据进行及时告警处理。

桥梁安全在线监测系统
  方案价值


  ✔ 实时监测桥梁支座压力数据,压力异常时,自动向检测中心软件发送预警信息。


  ✔ 监测中心软件具备数据实时显示、故障预警、数据存储、自动生成报表和曲线分析等功能。


  ✔ 监测系统可以支持定时主动上报压力监测数据或者当压力数据超过临界值时,立即上报告警信息,确保异常信息及时上传。

  推荐产品:

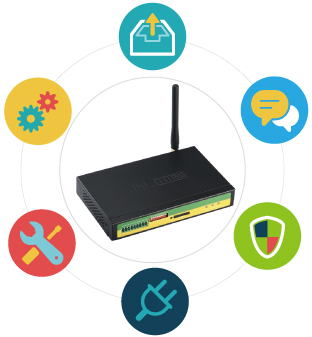

  4G全网通RTU


  ● 采用全网通/4G/3G/2G网络远程传输


  ● 采集与无线传输一体化设计


  ● 与组态软件无缝连接


  ● 5个中心同步传输


  ● 大容量本地存储



4G全网通RTU
【点击了解4G RTU功能详情】

  采集与传输一体化设计,性价比高


  4G RTU集传统工业RTU与CDMA网络数据传输功能于一体,实现采集,计数,控制,存储,报警及传输等综合功能,同时还兼容了CDMA DTU的数传功能.与单独购采集器,DTU相比,性价比高,有效节约项目投资.


  可靠,标准易用


  支持标准Modbus RTU协议,可直接接入各类组态软件,不需再投入人力物力单独开发中心应用软件.加快项目开发进度.采集与传输一体化设计,采集与传输由一套软硬件系统实现,可靠性高。


  接口丰富,工业级设计


  提供8路模拟量输入(可选电压或电流输入),8路开关量输入(光隔离),4路开关量输(光隔离),4路继电器输出接口.提供RS232/485通信接口,可选RS422/CAN/ZigBee等接口。-30~+75℃宽温设计,宽电源输入(DC5-35V),耐高低温,耐风沙尘,耐强电磁干扰.适用于各种恶劣的工业现场.


  多中心同步传输,大容量本地存储


  支持多中心多功能.支持双数据中心备份传输及多数据中心同步传输(5个数据中心),存储容量达大,可在本机循环存储监测数据,掉电不丢失.
